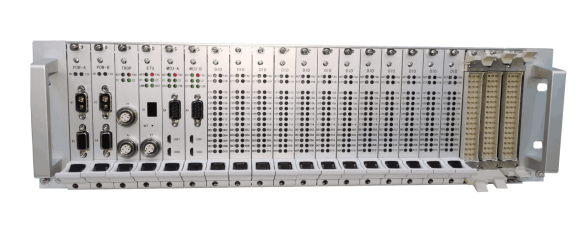

系统简介

采用微机控制技术，通过采集车辆数字量信号并接受通信指令，进行逻辑运算后，将控制指令通过总线通道传输至输入输出板，控制和驱动车辆相关控制回路，低压开关器件，微机单元等外部接口对象。实现车辆供电，牵引，制动，车门等功能。用于替代列车控制中的硬接线继电器回路，并实现相应的逻辑控制功能。

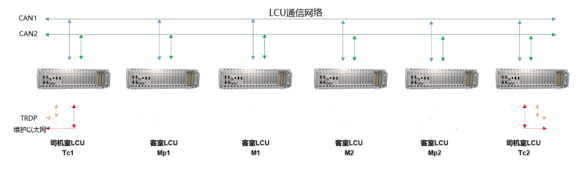

通信网络

系统参数

环境条件：

    使用环境温度：-25℃~70℃

    存储温度：-40℃~85℃

    海拔：≤1200m

    湿度：≤95%

工作参数：

    额定工作电：DC110V

    电压范围：DC77V~DC137.5V

    整机功耗：≤65W

产品性能：

    输入到输出响应：≤30ms

    通道输入电流：3~10ma

    通道输出驱动电流：≤2A

系统功能

1、逻辑控制

2、自诊断及故障保护

3、数据存储及分析

4、机箱地址编码

5、网络通信

6、参数设定及软件升级

7、软件二次开发

8、本地时钟设置

9、冗余切换控制

系统特点

1、LCU采用无触点技术方案，可完全替代车辆电气控制系统中继电器等触点部件，实现直接控制驱动列车接触器和电控阀等车载设备。

2、实时监控、存储车辆运行状态和设备运行状态，相关数据实时传输至TCMS系统，并在DDU上进行显示。

3、采用冗余控制系统，为车辆控制提供更安全，更可靠，更经济的解决方案。

4、IL2认证
